سلام! به عنوان تامین کننده مجموعه های گیره ریلی، اغلب در مورد ابعاد مجموعه گیره ریلی استاندارد سوال می شود. در این وبلاگ، ابعاد کلیدی را که باید بدانید و چرایی اهمیت آنها را توضیح می دهم.
ابتدا بیایید در مورد اینکه مونتاژ گیره ریلی چیست صحبت کنیم. این یک جزء حیاتی در سیستمهای راهآهن است که برای محکم کردن ریل روی تختخواب یا صفحه پایه استفاده میشود. این امر ریل را در جای خود نگه می دارد و ایمنی و پایداری قطارهای در حال حرکت روی ریل را تضمین می کند.
ابعاد کلیدی مونتاژ گیره ریلی
1. ارتفاع گیره
ارتفاع گیره ریل یک بعد مهم است. تعیین می کند که گیره چقدر می تواند ریل را در جای خود نگه دارد. گیره ای که خیلی کوتاه است ممکن است نیروی گیره کافی ایجاد نکند، در حالی که گیره ای که خیلی بلند است نصب آن دشوار است یا ممکن است با اجزای دیگر تداخل داشته باشد. به طور کلی، ارتفاع یک گیره ریل استاندارد بسته به نوع ریل و کاربرد می تواند از حدود 30 میلی متر تا 80 میلی متر متغیر باشد. برای خطوط راه آهن سنگین، اغلب گیره های بلندتری برای تحمل بارهای بالاتر می بینید.
2. عرض کلیپ
عرض گیره یکی دیگر از عوامل مهم است. باید به اندازه کافی پهن باشد تا روی ریل قرار بگیرد و تماس مناسبی با تختخواب یا صفحه پایه داشته باشد. یک گیره باریک ممکن است نیروی گیره را به طور یکنواخت توزیع نکند و منجر به سایش ناهموار روی ریل شود. از سوی دیگر، گیره ای که بیش از حد عریض است می تواند دست و پا گیر باشد و ممکن است به درستی در سیستم مسیر قرار نگیرد. عرض گیره استاندارد معمولاً بین 40 تا 120 میلی متر است.
3. ضخامت گیره
ضخامت گیره ریل بر استحکام و دوام آن تأثیر می گذارد. گیره های ضخیم تر معمولاً قوی تر هستند و می توانند بارهای بیشتری را تحمل کنند. با این حال، آنها همچنین تمایل دارند سنگین تر و گران تر باشند. گیرههای نازکتر سبکتر و مقرون به صرفهتر هستند، اما ممکن است برای کاربردهای با استرس بالا مناسب نباشند. ضخامت یک گیره ریل استاندارد می تواند از 6 میلی متر تا 20 میلی متر متغیر باشد.
4. عرض صندلی ریلی
عرض صندلی ریلی قسمتی از گیره است که با ریل تماس پیدا می کند. داشتن عرض مناسب برای اطمینان از تناسب مطمئن بسیار مهم است. اگر عرض صندلی ریل خیلی باریک باشد، ممکن است گیره ریل را محکم نگه ندارد. اگر بیش از حد پهن باشد، ممکن است بین گیره و ریل بازی بیش از حد وجود داشته باشد. عرض استاندارد صندلی ریل معمولاً برای مطابقت با عرض فلنج ریل طراحی می شود که بسته به نوع ریل می تواند از 60 تا 150 میلی متر متغیر باشد.
5. ابعاد سوراخ پیچ
بسیاری از مجموعههای گیره ریلی از پیچ و مهره استفاده میکنند تا آنها را روی تختخواب یا صفحه پایه محکم کنند. اندازه و فاصله سوراخ های پیچ بسیار مهم است. قطر سوراخ های پیچ باید با اندازه پیچ های استفاده شده مطابقت داشته باشد. قطر سوراخ پیچ معمولی 16 میلی متر، 20 میلی متر و 24 میلی متر است. فاصله بین سوراخ های پیچ نیز باید دقیق باشد تا از تراز و نصب مناسب اطمینان حاصل شود.
چرا این ابعاد مهم هستند؟
ابعاد صحیح مجموعه گیره ریلی به دلایل مختلفی ضروری است. اولا، آنها ایمنی سیستم راه آهن را تضمین می کنند. گیره ای با ابعاد نامناسب ممکن است ریل را محکم نگه ندارد، که می تواند منجر به خروج از ریل یا حوادث جدی دیگر شود.
دوم اینکه ابعاد مناسب به طول عمر ریل و خود گیره کمک می کند. هنگامی که گیره به درستی جا می شود، بار را به طور یکنواخت توزیع می کند و باعث کاهش ساییدگی و پارگی روی ریل و گیره می شود. این به معنای کاهش هزینه های نگهداری و جایگزینی در دراز مدت است.
در نهایت، ابعاد استاندارد نصب و تعویض مجموعه های گیره ریل را آسان تر می کند. از آنجایی که اکثر سیستمهای راهآهن از استانداردهای خاصی پیروی میکنند، داشتن گیرههای اندازه استاندارد امکان تعویض را فراهم میکند که فرآیند تعمیر و نگهداری را ساده میکند.
پیشنهادات محصول ما

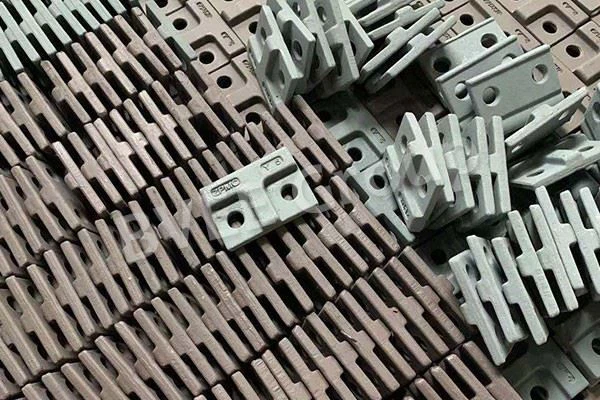

ما طیف گسترده ای از مجموعه های گیره ریلی را با ابعاد مختلف برای رفع نیازهای مختلف مشتریان ارائه می دهیم. مثلا مامونتاژ گیره های ریل جرثقیل STSبرای کاربردهای ریلی جرثقیل سنگین طراحی شده است. دارای ابعاد خاصی است که برای ظرفیت بار بالا و پایداری بهینه شده است.
یکی دیگر از محصولات محبوب ما استمونتاژ گیره ریلی YB33. این مجموعه برای خطوط ریلی عمومی مناسب بوده و دارای ابعادی مطابق با استانداردهای صنعت می باشد.
نتیجه گیری
در نتیجه، ابعاد یک مجموعه کلیپ ریلی استاندارد به دقت طراحی شده است تا ایمنی، دوام و سهولت نصب را تضمین کند. چه در حال ساخت یک سیستم راهآهن جدید باشید یا یک سیستم موجود را حفظ کنید، انتخاب مجموعه گیره ریلی مناسب با ابعاد مناسب بسیار مهم است.
اگر در بازار مجموعههای گیره ریلی هستید، خوشحال میشویم نظر شما را بشنویم. تیم کارشناسان ما می توانند به شما در انتخاب محصول مناسب بر اساس نیازهای خاص خود کمک کنند. از تماس گرفتن برای یک نقل قول یا بحث در مورد پروژه خود با جزئیات بیشتر دریغ نکنید. ما اینجا هستیم تا مطمئن شویم بهترین راه حل مونتاژ گیره ریلی را برای نیازهای خود دریافت می کنید.
