من به عنوان تأمین کننده طبل های جرثقیل بالابر ، من اغلب از مشتریان در مورد چگونگی محاسبه ظرفیت طناب طبل بالابر جرثقیل سؤال می کنم. درک این محاسبه برای اطمینان از عملکرد ایمن و کارآمد جرثقیل بسیار مهم است. در این پست وبلاگ ، من شما را از طریق مرحله به مرحله راهنمایی می کنم.
درک اصول
قبل از غواصی در محاسبه ، درک مؤلفه های اصلی درگیر ضروری است. طبل بالابر جرثقیل وسیله ای استوانه ای است که در اطراف آن طناب سیم زخم است. ظرفیت طناب به حداکثر طول طناب سیم اشاره دارد که می تواند با خیال راحت روی طبل پیچیده شود. این ظرفیت توسط چندین عامل از جمله قطر طبل ، عرض و قطر طناب سیم خود تعیین می شود.
عوامل مؤثر بر ظرفیت طناب
- قطر طبل: قطر طبل نقش مهمی در تعیین ظرفیت طناب دارد. قطر طبل بزرگتر باعث می شود طناب بیشتری در هر لایه در اطراف آن پیچیده شود. با افزایش قطر طبل ، دور هر لایه طناب نیز افزایش می یابد و در نتیجه طول طناب بیشتری در هر لایه ایجاد می شود.
- عرض طبل: عرض طبل تعیین می کند که چند لایه طناب را می توان در بالای یکدیگر جمع کرد. یک طبل وسیع تر می تواند لایه های بیشتری از طناب را در خود جای دهد و ظرفیت کلی طناب را افزایش می دهد.
- قطر طناب سیم: قطر طناب سیم بر میزان فضای اشغال شده در طبل تأثیر می گذارد. طناب های ضخیم تر به فضای بیشتری بین چرخش ها نیاز دارند و تعداد چرخش هایی را که می توانند روی طبل قرار بگیرند کاهش می دهد و در نتیجه ظرفیت طناب را کاهش می دهد.
محاسبه ظرفیت طناب
مراحل زیر یک روش کلی برای محاسبه ظرفیت طناب یک طبل بالابر جرثقیل است:
مرحله 1: قطر مؤثر طبل را تعیین کنید
قطر مؤثر طبل قطر متوسط طبل از جمله لایه اول طناب است. برای محاسبه قطر مؤثر ، می توانید از فرمول زیر استفاده کنید:
[d_ {eff} = d + d]
کجا:
- (D_ {Eff}) قطر مؤثر طبل است
- (د) قطر اسمی طبل است
- (د) قطر طناب سیم است
مرحله 2: دور لایه اول را محاسبه کنید
دور لایه اول طناب روی طبل را می توان با استفاده از فرمول برای دور یک دایره محاسبه کرد:
[c = \ pi \ times d_ {eff}]
کجا:
- (ج) دور لایه اول است
- (\ pi) یک ثابت ریاضی تقریباً برابر با 3.14159 است
- (D_ {Eff}) قطر مؤثر طبل است
مرحله 3: تعداد چرخش در هر لایه را تعیین کنید
تعداد چرخش در هر لایه با تقسیم عرض طبل بر روی قطر طناب سیم تعیین می شود. با این حال ، مهم است که از ترخیص بین چرخش های مجاور طناب حساب کنید. یک قانون شست مشترک اضافه کردن یک ترخیص کالا از گمرک کوچک ، به طور معمول حدود 10 ٪ از قطر طناب سیم ، برای اطمینان از سیم پیچ مناسب است.
[n_ {به نوبه خود} = \ frac {w} {d + 0.1d} = \ frac {w} {1.1d}]
کجا:
- (n_ {turns}) تعداد چرخش در هر لایه است
- (w) عرض طبل است
- (د) قطر طناب سیم است
مرحله 4: طول طناب در هر لایه را محاسبه کنید
طول طناب در هر لایه را می توان با ضرب دور لایه اول با تعداد چرخش در هر لایه محاسبه کرد:
[l_ {لایه} = c \ times n_ {turns}]
کجا:
- (L_ {لایه}) طول طناب در هر لایه است
- (ج) دور لایه اول است
- (n_ {turns}) تعداد چرخش در هر لایه است
مرحله 5: تعداد لایه ها را تعیین کنید
تعداد لایه های طناب که می تواند روی طبل پیچیده شود بستگی به ارتفاع موجود طبل و قطر طناب سیم دارد. یک روش ساده برای برآورد تعداد لایه ها تقسیم ارتفاع موجود طبل بر روی قطر طناب سیم است:
[n_ {لایه ها} = \ frac {h} {d}]
کجا:
- (n_ {لایه ها}) تعداد لایه ها است
- (ح) ارتفاع موجود طبل است
- (د) قطر طناب سیم است
مرحله ششم: ظرفیت کل طناب را محاسبه کنید
ظرفیت طناب کل طبل مجموع طول طناب در هر لایه است. از آنجا که با افزایش تعداد لایه ها ، دور هر لایه افزایش می یابد ، طول طناب در هر لایه نیز افزایش می یابد. برای محاسبه ظرفیت کل طناب ، می توانید از فرمول زیر استفاده کنید:
[l_ {total} = \ sum_ {i = 1}^{n_ {لایه}} l_ {لایه ، i}]
کجا:
- (L_ {کل}) ظرفیت کل طناب است
- (n_ {لایه ها}) تعداد لایه ها است
- (L_ {لایه ، I}) طول طناب در لایه (i^{th}) است
محاسبه مثال
بیایید فرض کنیم که ما یک طبل بالابر جرثقیل با مشخصات زیر داریم:
- قطر طبل اسمی ((د)): 500 میلی متر
- عرض طبل ((w)): 600 میلی متر
- ارتفاع موجود طبل ((ح)): 300 میلی متر
- قطر طناب سیم ((د)): 20 میلی متر
مرحله 1: قطر مؤثر طبل را تعیین کنید
[d_ {eff} = d + d = 500 + 20 = 520 \ text {mm}]
مرحله 2: دور لایه اول را محاسبه کنید
[c = \ pi \ times d_ {eff} = 3.14159 \ times520 = 1633.6268 \ text {mm}]
مرحله 3: تعداد چرخش در هر لایه را تعیین کنید
[n_ {به نوبه خود} = \ frac {w} {1.1d} = \ frac {600} {1.1 \ times20} = \ frac {600} {22} \ تقریبی 27.27]
از آنجا که ما نمی توانیم کسری از نوبت را داشته باشیم ، در هر لایه به 27 چرخش کاهش خواهیم یافت.
مرحله 4: طول طناب در هر لایه را محاسبه کنید
[l_ {لایه} = c \ times n_ {turns} = 1633.6268 \ times27 = 44107.9236 \ text {mm} \ تقریبا 44.11 \ text {m}]
مرحله 5: تعداد لایه ها را تعیین کنید
[n_ {لایه ها} = \ frac {h} {d} = \ frac {300} {20} = 15 \ text {لایه ها}]
مرحله ششم: ظرفیت کل طناب را محاسبه کنید
از آنجا که طول طناب در هر لایه با هر لایه اضافی افزایش می یابد ، می توانیم با گرفتن میانگین طول طناب در هر لایه ، ظرفیت کل طناب را تقریبی کنیم و آن را با تعداد لایه ها ضرب کنیم. طول متوسط طناب در هر لایه را می توان با در نظر گرفتن میانگین قطر طبل در تمام لایه ها تخمین زد.
ظرفیت کل طناب تقریباً است:
[l_ {total} \ تقریبی l_ {لایه} \ times n_ {لایه} = 44.11 \ times15 = 661.65 \ text {m}]
اهمیت محاسبه دقیق
محاسبه دقیق ظرفیت طناب طبل بالابر جرثقیل به دلایل مختلف ضروری است:
- امنیت: اضافه بار طبل با طناب بیش از حد می تواند منجر به استرس بیش از حد در طبل و طناب شود و خطر خرابی و حوادث احتمالی را افزایش می دهد.
- کارایی: اطمینان از اینكه طبل از ظرفیت طناب مناسب برخوردار است ، امکان بهینه كردن جرثقیل ، كاهش خرابی و افزایش بهره وری را فراهم می كند.
- رعایت: بسیاری از استانداردها و مقررات صنعت مستلزم آن است که طبل های بالابر جرثقیل به درستی اندازه و برای برنامه مورد نظر رتبه بندی شوند.
انتخاب طبل بالابر جرثقیل مناسب

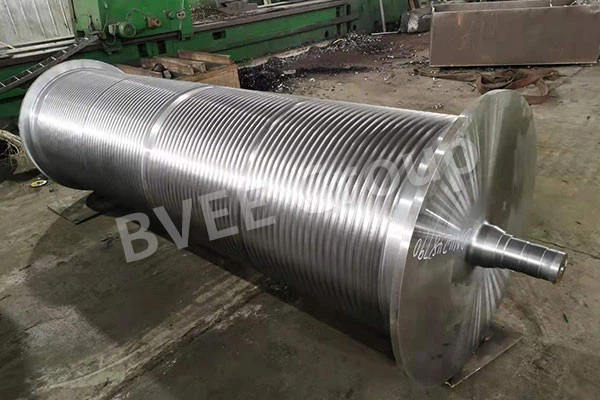

من به عنوان یک تهیه کننده طبل بلند جرثقیل ، اهمیت ارائه محصولات با کیفیت بالا را که نیازهای خاص مشتریان را برآورده می کند ، می فهمم. ما طیف گسترده ای ازطبل طناب سیم جرثقیلوتطبل بالابر جرثقیل stsمتناسب با برنامه ها و الزامات مختلف.
هنگام انتخاب طبل بالابر جرثقیل ، مهم است که عوامل زیر را در نظر بگیرید:
- ظرفیت طناب: اطمینان حاصل کنید که طبل از ظرفیت طناب کافی برای برنامه مورد نظر شما برخوردار است.
- طراحی: طراحی طبل باید برای نوع طناب و شرایط عملیاتی مناسب باشد.
- ماده و کیفیت: برای اطمینان از دوام و قابلیت اطمینان ، طبل ساخته شده از مواد با کیفیت بالا را انتخاب کنید.
برای نیازهای طبل بالابر جرثقیل خود با ما تماس بگیرید
اگر در بازار طبل بالابر جرثقیل هستید یا برای محاسبه ظرفیت طناب به کمک نیاز دارید ، لطفاً با ما تماس نگیرید. تیم متخصصان ما در اینجا برای کمک به شما در انتخاب محصول مناسب برای نیازهای خاص خود هستند و پشتیبانی و راهنمایی مورد نیاز خود را برای اطمینان از نصب و عملکرد موفق در اختیار شما قرار می دهند.
منابع
- کتابچه راهنمای ماشین آلات ، چاپ 31
- استانداردهای انجمن تولید کنندگان جرثقیل آمریکا (CMAA)
